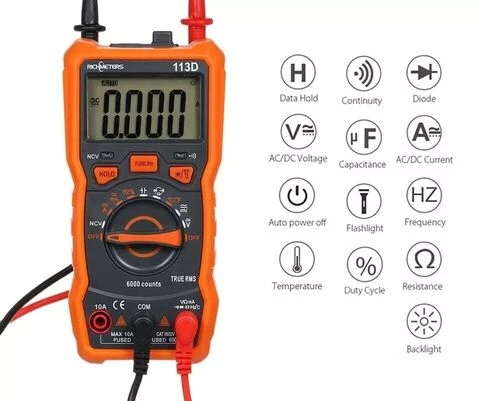

Доступний і надійний автоматичний цифровий мультиметр Richmeters RM113D
Коли йдеться про електротехнічні проєкти, дуже важливо мати при собі надійний цифровий мультиметр.
Представляємо вам – Richmeters RM113D. Це автоматичний цифровий мультиметр, що забезпечує точність і зручність різних вимірювань за доступною ціною всього за 15 доларів.
Що таке Richmeters RM113D?
Це сучасний і багатофункціональний електронний вимірювальний пристрій, призначений для проведення різноманітних вимірювань в електричних та електронних схемах.
Цей мультиметр надає користувачам широкий спектр функцій і можливостей для ефективного і точного контролю електричних параметрів.
Точні вимірювання, на які можна завжди покластися
Сам мультиметр призначений для проведення точних вимірювань, таких як напруга, струм або навіть температуру. Усе це відбувається завдяки високоякісним компонентам і новій вдосконаленій схемотехніці від компанії Richmeters, тож ви можете бути впевнені в точності своїх проведених роботах.
Простота використання та дорогоцінна зручність
Завдяки зручному, легкому для транспортування дизайну і приємній для руки конструкції, мультиметр підходить для великої аудиторії аматорів електроніки або для завзятих професіоналів. Великий РК-екран забезпечує зручність зчитування результатів вимірювань навіть в умовах недостатньої освітленості. Так само в цій версії присутній ліхтарик для роботи в темних приміщеннях. Функція автоматичного вибору діапазону унеможливлює необхідність ручного налаштування діапазону, що економить ваші дорогоцінні нерви та головне, час.
Його універсальність у різних типах завдань
Незалежно від складності вашого електротехнічного проєкту або цілей, RM113D впорається з будь-яким завданням. Він може вимірювати змінну/постійну напругу, змінний/постійний струм, опір і виконувати перевірку цілісності. Цей пристрій досить універсальний, для роботи з різними типами завдань – від простого побутового ремонту до найбільш складних електротехнічних робіт.
Детально про функції для використання
1) Безконтактне виявлення (NCV) – ця функція присутня в багатьох сучасних цифрових мультиметрах і покликана допомогти користувачеві швидко і безпечно визначити наявність електричної напруги в провіднику або ланцюзі без фізичного дотику до дроту або провідника.
Ось як зазвичай це працює безконтактне виявлення (NCV):
Мультиметр має вбудований датчик або щуп для NCV. Цей датчик зазвичай розташований на передній панелі мультиметра і може являти собою невелику круглу площадку.
Якщо вибрати режим NCV і піднести мультиметр до струмо ведучого провідника (наприклад, до дроту або розетки), він виявляє наявність змінного електричного поля.
При виявленні напруги мультиметр видає візуальну або звукову індикацію. Це може бути загоряння світлодіодних індикаторів, відображення на дисплеї символу напруги або звуковий сигнал (наприклад, звуковий сигнал або дзижчання).
NCV зазвичай працює в певній близькості від провідника, що перебуває під напругою, і відстань, на якій він може виявити напругу, варіюється залежно від моделі мультиметра. У керівництві з експлуатації конкретного приладу міститися інформація про рекомендовану відстань для отримання точних показань.
NCV – це неінвазійний спосіб виявлення напруги, що робить його безпечнішим, порівнюючи з традиційними методами вимірювання напруги, які передбачають безпосередній контакт із проводами або клемами. Він допомагає електрикам і технічним фахівцям швидко виявити дроти або ланцюги під напругою, зводячи до мінімуму ризик ураження електричним струмом.
Також NCV – зручна функція для електриків, техніків і домовласників, які працюють з електричними системами, оскільки вона дає змогу виявити потенційно небезпечні ситуації та вжити відповідних заходів безпеки. Однак важливо використовувати NCV як попередній інструмент і завжди проводити прямі вимірювання, якщо для пошуку й усунення несправностей або тестування потрібні точні значення напруги.
2. Частота – це фундаментальний параметр, який показує, скільки циклів сигналу змінного струму (AC) відбувається за секунду, і зазвичай вимірюється в герцах (Гц).
У мультиметрах зазвичай є спеціальний режим вимірювання частоти, що позначається на селекторі символами “~” або “Hz”.
Правильне підключення проводів має вирішальне значення для точності вимірювань. Приєднати червоний дріт до джерела сигналу, а чорний – до загального або заземленого контакту. Переконайтеся, що дроти правильно під’єднані до мультиметра, а відповідні клеми позначені як “VΩHz” або “COM” для загального сигналу.
Виберіть відповідний діапазон вимірювання частоти залежно від очікуваної частоти досліджуваного сигналу. Як правило, мультиметри мають різні діапазони вимірювання частоти (наприклад, 200 Гц, 2 кГц, 20 кГц). Для забезпечення точності вимірювань виберіть діапазон, який найбільше відповідає частоті сигналу.
Налаштувавши мультиметр, як описано вище, піднесіть його виводи до тих точок схеми, де передбачається вимірювати частоту. Забезпечте надійний електричний контакт.
На цифровому дисплеї мультиметра відображатиметься значення виміряної частоти в герцах (Гц), що являє собою кількість коливань (циклів) сигналу змінного струму, які відбуваються за секунду.
3. Місткісний режим – це режим вимірювання, спеціально призначений для визначення місткості конденсатора. Основне призначення режиму полягає у вимірюванні місткості електронних компонентів, які називаються конденсаторами.
Місткість – це фундаментальна властивість конденсаторів, що вказує на їхню здатність накопичувати електричний заряд. Вимірювання місткості необхідне в електроніці для забезпечення роботи конденсаторів у межах заданих значень і для діагностики несправних конденсаторів.
Так само під час вибору місткісного режиму на цифровому мультиметрі прилад готується до вимірювання місткості під’єднаного конденсатора. При цьому мультиметр подає на конденсатор відомий електричний заряд, а потім вимірює напругу на ньому. Знаючи заряд і напругу, можна розрахувати місткість за формулою C = Q/V, де C – місткість, Q – заряд, а V – напруга.
Після підключення, мультиметр відобразить на екрані значення місткості. Зазвичай це значення відображається в мікрофарадах (мкФ) або пікофарадах (пФ), залежно від діапазону і розміру конденсатора.
Так само ви можете інтерпретувати відображуване значення місткості, порівнюючи його з очікуваним або заданим значенням для даного конденсатора. Значні розбіжності можуть вказувати на несправний або пошкоджений конденсатор.
Режим вимірювання місткості часто використовується в електроніці для таких завдань, як тестування конденсаторів у схемах, перевірка їхніх значень і пошук несправностей в електронних системах. Він дає змогу переконатися в тому, що конденсатори працюють так, як належить, і допомагає діагностувати електричні проблеми.
4. RMS – ця функція цифрового мультиметра використовується для вимірювання середньоквадратичного значення (RMS) сигналу змінної напруги або струму. Середньоквадратичне значення є найважливішим параметром для сигналів змінного струму, оскільки воно являє собою еквівалентну постійну напругу або струм, які викликують такий самий ефект нагрівання резистора, як і сигнал змінного струму.
Для сигналу змінного струму середньоквадратичне значення – це дієве значення напруги або струму. Воно являє собою квадратний корінь із середнього квадрата миттєвих значень за один повний цикл. Середньоквадратичне значення використовується тому, що воно дає змогу порівнювати змінні напруги або струми з постійними значеннями.
Під час вибору функції “RMS” на цифровому мультиметрі прилад готується до обчислення середньоквадратичного значення сигналу змінного струму, поданого на його вхід.
Для вимірювання середньоквадратичного значення змінного сигналу необхідно під’єднати виводи мультиметра до джерела напруги або струму. Після цього мультиметр відобразить на своєму екрані середньоквадратичне значення. Зазвичай воно відображається в тих самих одиницях, що й сигнал, наприклад, у вольтах (В) для напруги або амперах (А) для струму.
Функція “RMS” особливо важлива в тих випадках, коли необхідні точні вимірювання сигналів змінного струму. До них відносяться пошук і усунення несправностей в електричних ланцюгах, оцінка якості електроенергії в електричних системах і забезпечення роботи електричних пристроїв у заданих межах напруги або струму.
Важливо! Функція “RMS” передбачає синусоїдальну (синусоїдальний сигнал) форму сигналу змінного струму. За несинусоїдальної форми сигналу середньоквадратичне значення може неточно відображати еквівалентне значення постійного струму, тому можуть знадобитися спеціальні вимірювання або розрахунки.
5. Автовибір діапазону – це зручна і корисна властивість, що дає змогу мультиметру автоматично обирати найкращий вимірювальний діапазон для вимірюваної величини без необхідності ручного налаштування діапазону. Це робить процес вимірювання зручнішим і зменшує ймовірність помилки користувача під час вибору відповідного діапазону.
Як працює ця функція:
Коли мультиметр перебуває в режимі автовибору діапазону, він починає аналізувати сигнал, що надходить через під’єднані зонди. Цей аналіз дає змогу визначити максимальне значення вимірюваної величини.
На основі результатів аналізу мультиметр обирає найбільш підхідний вимірювальний діапазон, який здатний вмістити вимірювану величину без перевантаження і з найбільшою точністю.
Обраний діапазон і виміряне значення відображається на екрані мультиметра.
Функція автоматичного вибору діапазону особливо корисна для користувачів-початківців мультиметрів і під час вимірювань в умовах, де значення величини може варіюватися значно.
6. Перевірка діода – ця функція призначена для визначення працездатності діодів та їхньої полярності. Діод – це напівпровідниковий компонент, який дає змогу струму протікати тільки в одному напрямку, і він відіграє важливу роль в електронних схемах.
Мультиметр створює невелику напругу (зазвичай менше ніж 3 вольт) і застосовує її до діода. Потім він вимірює напругу на діоді в прямому і зворотному напрямках.
Інтерпретація результатів:
Якщо діод справний і під’єднаний у прямому напрямку (анод до анода, катод до катода), то мультиметр покаже напругу, близьку до його власної напруги, наприклад, близько 0,6-0,7 вольта для кремнієвих діодів.
Якщо діод під’єднано у зворотному напрямку (анод до катода, катод до анода), то напруга, виміряна мультиметром, буде дуже високою, близькою до напруги джерела (зазвичай “1” або “OL” для “передавання” або “відкритого ланцюга”).
Функція “перевірка діода” також визначає полярність діода. Якщо напруга вимірюється в прямому напрямку (наприклад, 0,6 вольта для кремнієвих діодів), то це вказує на позитивну сторону діода (анод). Якщо напруга вимірюється у зворотному напрямку (висока напруга), то це вказує на негативну сторону діода (катод).
Перевірка діодів особливо корисна під час діагностики та ремонту електронних пристроїв, де діоди можуть бути частиною схеми і їхня працездатність важлива для правильної роботи пристрою.
7. Подзвонювання ланцюга\проводки – це процедура, яка дає змогу визначити, чи є електричне з’єднання між двома точками в електричному ланцюзі. Цей метод використовується для перевірки проводки та виявлення різних електричних проблем.
Подзвонювання ланцюга корисна під час діагностики та ремонту електричних схем і пристроїв, де важливо визначити точки розриву або проблеми в проводці. Ця процедура допомагає швидко й ефективно знаходити місця, які потребують уваги та усунення неполадок.
8. Функція “автовідключення” – це являє собою автоматичну можливість вимкнення приладу після певного періоду не активності. Це вбудована функція, яка допомагає продовжити термін служби батареї мультиметра і заощадити енергію, якщо користувач забув вимкнути мультиметр вручну.
Ось як працює ця функція більш детально:
Період не активності: Користувач встановлює певний час не активності, після якого мультиметр автоматично вимкнеться. Цей час може варіюватися залежно від моделі мультиметра і його налаштувань, але зазвичай становить кілька хвилин.
Відсутність дій: Якщо протягом встановленого періоду часу не відбувається жодних дій з мультиметром, наприклад, користувач не обертає ручку вибору функцій, не натискає кнопки або не проводить вимірювання, то мультиметр переходить у режим очікування.
Вимкнення: Після закінчення встановленого періоду не активності мультиметр автоматично вимикається.
Переваги функції “автовідключення” включають економію енергії та збільшення терміну служби батарей, що особливо важливо для мультиметрів, які використовують батареї. Вона також може бути корисною у випадках, коли користувач забув вимкнути мультиметр, і це може запобігти непотрібному розрядженню батарей і зберегти їхній заряд для майбутнього використання.
Крім основних характеристик і функцій, які були описані вище, мультиметр Richmeters RM113D може володіти додатковими особливостями й перевагами, які можуть зробити його ще більш привабливим для користувачів. Ось деякі з них:
- Діапазони вимірювань
- Зберігання даних
- Мін/Макс функція
- Автоматичне перемикання діапазонів
- Ергономічний дизайн
- Захист від переполюсовки
- Індикація слабкої батареї
У чому ж його відмінність від інших видів?
Richmeters RM113D це доступний мультиметр з різними видами функцій за свою ціну у порівнянні з іншими, дорогими видами мультиметрів. І зараз ми розберемо коротке порівняння з іншими видами.

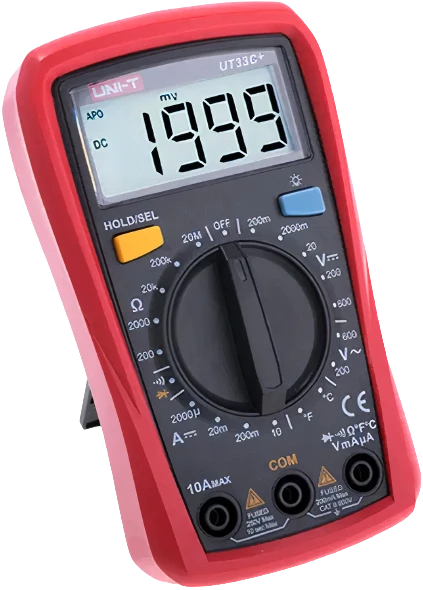

Візьмемо за увагу мультиметр від компанії UNI-T, а саме версію UT33C+. Ціновий діапазон цього приладу становить ~18 доларів. Обраний нами мультиметр має більш ціну і робочі характеристики схожі за наші, але має менший функціонал, ніж RM113D, а саме функції «RMS», автоматичний підбір потрібного діапазону та інше. Так само з не приємних є те, що відсутній ліхтарик, що може бути проблематично для вашої роботи у темному приміщені.

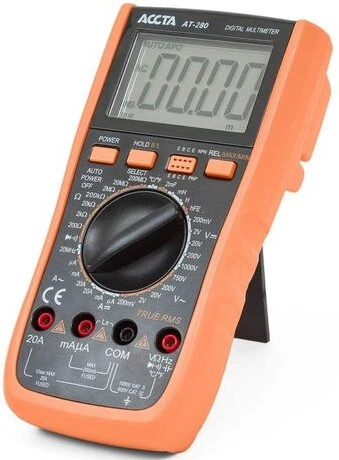

Також візьмемо, наприклад, ближчий за функціоналом до нашого приладу і за такою ж ціною. І це буде мультиметр від компанії Accta модель AT-280. Ціна даного приладу становить ~17 доларів і має ідентичний функціонал, що і пристрій від компанії Richmeters, але всупереч на схожий функціонал характеристики даного пристрою трохи гірші за RM113D, а саме напруга постійної\змінної напруги та струму що робить ефективним для вузького кола електроніки. Так само в даному мультиметрі немає функції безконтактного виявлення (NCV), що може бути важко працювати й через його відсутність.
Висновок
Richmeters RM113D за ціною 15 доларів є бюджетним варіантом без шкоди для якості та надійності. Так само він розрахований на регулярне використання і точні показання протягом тривалого часу. Цей прилад забезпечує виняткове гарне співвідношення ціни, якості та функціоналу у порівнянні з іншими мультиметрами за однаковою ціновою категорією.
Так само слід зазначити, що автоматичний цифровий Richmeters RM113D вирізняється точністю, зручністю та доступністю. Завдяки надійності вимірювань, зручному дизайну, універсальності та безпеці він стане чудовим доповненням до будь-якого набору інструментів. Не пропустіть можливість придбати цей доступний і надійний мультиметр для всіх ваших електровимірювальних робіт.
Його можна придбати в різних точках України або в офіційного дилера ТОВ “Радіостор” за адресою пр. Слобожанський, 83 міста Дніпро або за посиланням https://radiostore.ua/products/multimetr-tsifroviy-richmeters-rm113d
